最近，由于河北張家口爆燃事故的誤報，氫能安全成為海內外關注焦點。氫能以其清潔、高效的特點被公認為未來最有潛力的能源載體。談“氫”不色變系列文章從多個角度對氫能的安全性進行科普。作為氫能利用的環節之一，氫氣運輸?shù)陌踩允艿酱蟊姀V泛關注。
? 目前主要方式：氣態氫氣運輸、液態氫氣運輸
根據運輸中氫氣所處狀態，氫氣運輸分為氣態氫氣運輸、液態氫氣運輸、有機液體氫氣運輸和固態氫氣運輸。
氣態氫氣運輸指氫氣經加壓至一定壓力后, 利用集裝格、長管拖車和管道等工具輸送；液態氫氣運輸是將氫氣深冷至-253℃以下液化，利用槽罐車等輸送；有機液體氫氣運輸是利用不飽和芳香烴、烯炔烴等作為儲氫載體實現氫氣輸送；固態氫氣運輸是通過金屬氫化物吸附氫氣實現氫氣輸送。
氣態氫氣運輸、液態氫氣運輸為目前業界主要使用方式，有機液體氫氣運輸、固態氫氣運輸由于目前技術、成本等條件制約，尚未進入廣泛應用階段。
? 氣態氫氣主要使用長管拖車和低壓管道運輸
氣態氫氣運輸方面，國內主要為長管拖車運輸、低壓管道運輸。

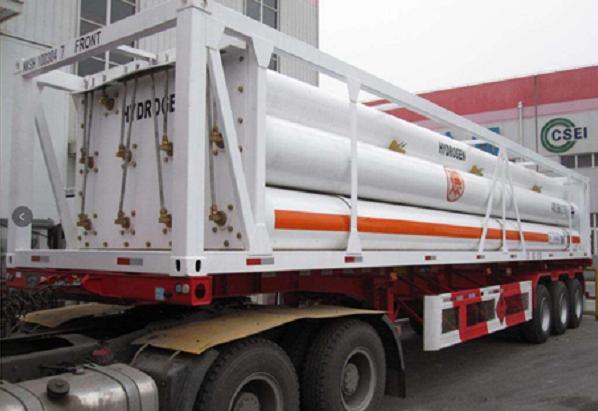

長管拖車運輸使用長管拖車，運輸儲存壓力為20MPa。因成本因素限制，該方式適用于短距離氫氣運輸，經濟運輸半徑為200km左右。
長管拖車運輸設備產業在國內已經成熟，石家莊安瑞科、上海南亮、魯西化工等公司都生產長管拖車。長管拖車在制氫廠一般通過壓縮機充裝，平均每輛加注時間約8小時，而河北海珀爾采用的高壓儲罐平衡充裝大大縮短了車輛加注時間，僅1.5小時便可快速安全完成加注。此外針對小規模用氫客戶，可采用15MPa壓力的氫氣鋼瓶和氫氣集裝格運輸。

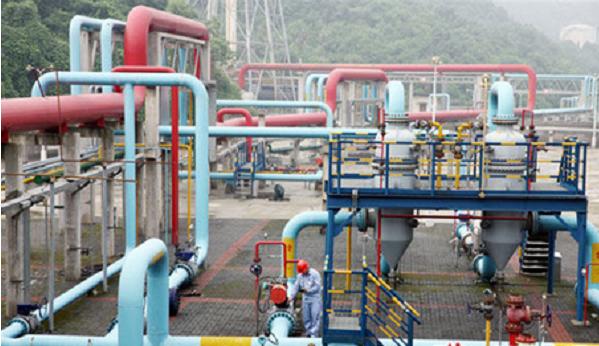

低壓管道運輸適用于大規模點對點運輸。由于氫氣與某些金屬存在氫脆現象，管道材料有特殊要求，因此投入成本高、造價貴。
目前，國外低壓氣氫管道運輸處于小規模發展階段。除純氫管道運輸外，還可以在天然氣管網中摻混氫氣（氫氣含量≤20%），運輸結束后對混合氣體進行氫氣提純，具有良好的經濟性與安全性。
在我國，大規模的低壓管道運輸還沒有形成。2016年，中石化管道局在河南省濟源市工業園區-洛陽市吉利區建成了氫氣管道，該氫氣管道材質為245NS無縫鋼管，管徑508mm，設計壓力4MP，年輸氫量10.04萬噸，全長25公里，是我國目前管徑最大、壓力最高、輸量最高的氫氣管道。
? 液態氫氣主要使用液氫槽罐運輸

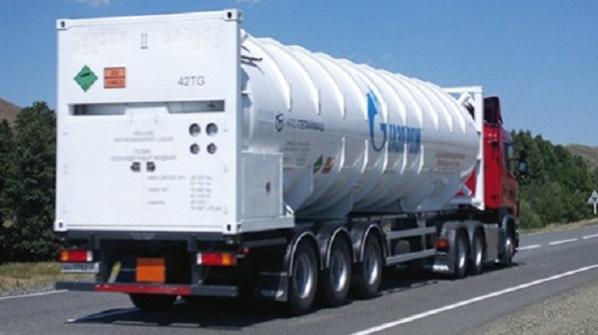

液氫槽罐運輸使用槽罐車。液氫的單車運氫能力是氣氫的10倍以上，運輸效率提高，綜合成本降低。但是該運輸方式增加了氫氣液化深冷過程，對設備、工藝、能源的要求更高。
液氫槽罐車運輸在國外應用較為廣泛，國內目前僅用于航天及軍事領域，但相關企業已著手研發相應的液氫儲罐、液氫槽車，如中集圣達因、富瑞氫能等公司已開發出國產液氫儲運產品。
相關部門正在研究制訂液氫民用標準，未來液氫運輸將成為我國氫能發展的大動脈。
? 有嚴格資質要求 氫氣運輸安全已得到充分驗證
國內氣態氫氣運輸主要使用長管拖車運輸，嚴格按照中華人民共和國交通運輸行業標準《JT/T 617.1-2018危險貨物道路運輸規則》。長管拖車運輸安全裝置如下：
?氣瓶質量：氣瓶生產時內外表面均經噴丸處理，并用內窺攝像系統逐只進行內部檢查，確保氣瓶質量。氣瓶成形及水壓試驗后逐只進行磁粉檢測，確保質量可靠，無任何缺陷。
?爆破片裝置：安裝在氣瓶兩端，當瓶內氣體因各種因素導致壓力過高時，爆破片自動斷開強制泄氣，保護人員及設備安全。
?壓力表：氣瓶充卸氣管路上設置有防爆壓力表，量程取工作壓力的1.5-3倍，精度1.5級。
?溫度計：測量范圍取-40℃~80℃，覆蓋最低和最高工作溫度。溫度計采用雙金屬型，讀數方便，堅固耐用，采用防護套管與介質隔開，防止氣體泄露。
?安全聯鎖裝置：裝卸氣過程中，操作倉門處于打開狀態，在操作程序中設置互鎖，防止誤操作，并且在裝卸軟管等連接部位設置拉斷閥，在受到外力拉扯時強制斷開并封鎖軟管，防止氣體泄漏并保護人員設備安全。
?導靜電裝置：長管拖車尾部設置導靜電接地帶，操作倉管路上設置導靜電片，可隨時導出運行及充卸氣時積聚的靜電荷，不至于突然放電而產生電火花。
液氫儲運方面，目前國內只有國家軍用標準。國外70%左右采用液氫運輸，安全運輸基本問題已經得到充分驗證。
?罐體質量：采用雙層厚鋼罐體，罐體中間為真空狀態，隔熱保溫、防止泄漏，可大幅降低外力作用影響。同時，儲罐安裝各式安全傳感器，可進行實時安全監控。
?壓力傳感器：用于監測罐體內部壓力，可設置壓力參考點，與安全閥聯動。
?安全閥：當液氫所揮發的氣氫壓力達到參考點時，可開啟安全閥泄壓，保證罐內壓力處在安全工作范圍。
?導靜電裝置：液氫槽罐車尾部設有靜電接地帶，操作倉管路上設置導靜電片，可隨時導出運行時及充卸氣時積聚的靜電荷，不至于突然放電而產生電火花。
在運輸公司方面，我國對于氫氣運輸有嚴格資質要求：
1，運輸公司應具備?；愤\輸資質；
2，運輸車輛應持危運車營運證；
3，運輸司機應持?；愤\輸從業人員證，跟車人員持押運證；
4，按照TSG R0005《移動式壓力容器安全技術監察規程》，定期進行氣瓶檢驗。
總體而言，氫氣運輸分為氣態氫氣運輸、液態氫氣運輸、有機液體氫氣運輸和固態氫氣運輸，氣態及液態氫氣運輸為目前主要運輸方式。我國主要采用氣態氫氣運輸，液態氫氣運輸多用于航天及軍事領域。隨著氫能產業不斷發展，氫氣運輸技術的進一步提高，氣態管道運輸、液態氫氣運輸?shù)雀咝实统杀镜倪\氫方式將會成為氫能產業運輸發展的方向。
